产品概述：

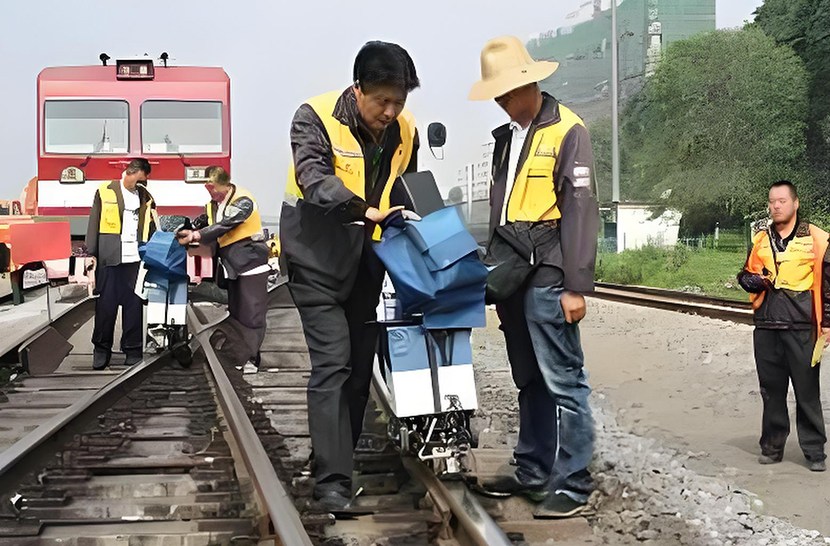

CGT-7B型超声波钢轨探伤仪,适于检测国产和进口的43kg/m~75kg/m 钢轨母材中存在的各种缺陷。该仪器执行TB/T 2340-2000《多通道A 型显示钢轨超声波探伤仪技术条件》。
CGT-7B型超声波钢轨探伤仪，是我公司新研发成功的新型数字式专用钢轨探伤设备，彩色液晶显示或场致发光平板显示用户选。70°×6，37°×2，0°九通道探伤（还可选择双45°方式）。使用额定12V直流电池做能源，标准配置可连续工作8小时（无报警输出）。按键操作，数字或符号信息显示。超大内存容量可记录现场作业的地理位置、仪器状态、异常缺陷、作业速度等内容，并可以在计算机上进行回放、分析这些内容。A、B型平行双显示方式。探伤仪执行TB/T2340-2012《钢轨超声波探伤仪》标准。
产品特点：
l 双灵敏度控制，方便对比试块和现场灵敏度的对比。
l 缺陷水平、垂直距离直读，不用人工计算。
l 自动记录探伤作业参数，可记忆不同钢轨类型的对应距离幅度曲线参数、反报警闸门位置等。
l 距离幅度曲线外调整。允许根据不同情况灵活调整曲线。
l 干扰波抑制。减少了锈蚀等对现场灵敏度调整的影响。
l 即时速度显示，超速提醒。
l 超大容量内存，可全程记录A、B型显示内容。波形记忆、本机直接回放而且能通过U盘传递到计算机回放。
l 拼孔显示、里程校对、标记等实用功能，使分析数据更方便、快捷。
l 具有探伤灵敏度自动控制、探头自动检测功能。
l B显示方式可自由选择，可分为单显A型、单显B型、AB同显。
性能指标
l 发射电压：≥600Vp-p（空载）
l 探测范围：200mm（43或50轨时）或250mm（60或75轨时）
l 探伤频率：2MHz
l 重复频率：400Hz
l 衰减器误差：每12dB小于±1dB
l 动态范围：20 dB（抑制小时）或2～6 dB（抑制大时）
l 水平线性误差：≤2%
l 垂直线性误差：≤15%
l 阻塞范围：≤20mm
l 抑制状态对测量结果的影响：≤2 dB
l 电压适应性：≤1 dB
l 静态灵敏度余量：≥40 dB
l 距离幅度特性：≤8 dB，0度；≤8dB，37度；≤12dB，70度
l 陷定位误差：≤3mm。
l B型显示结果误差：≤3mm。
l 水箱容积：20L
l 适应环境温度：-35℃~50℃
l 重量：25kg
产品优点
一、 下位机部分
1.采用工业级元器件，系统可在-35℃~+50℃范围内稳定工作。
2.彩色液晶显示或EL单色屏显示用户可选：对于寒冷地区，选择EL屏可实现良好的显示流畅度；而对于温带气候地区，选择彩色屏幕可使显示信息更丰富多彩。
3.双灵敏度控制，方便试块和现场灵敏度的对比。
4.干扰波抑制，减少锈蚀等干扰对现场灵敏度的影响。
5.数据读取采用直读方式，避免了数据的丢失。
6.对报警信号进行了智能处理，消除了假报、误报。
7.建立了AGC自动增益控制系统，保证了现场合适的探伤灵敏度。
8.标识自动记录，系统对现场探伤的特定作业自动记录并打标识，更方便了系统管理。
9.超大系统存储容量，充分保证了探伤作业的要求。
10.有拼孔显示、里程校对等实用功能。
11.可按照用户的喜好选择传输的数据类型、SD卡数据传输，安全可靠，配件市场通用。
12.下位机即时回放和系统回放功能，使伤损判定更加准确。
13. 屏幕有A 显、B显、AB同显多种显示方式。
二、 上位机部分
1.回放采用flash格式的自动浏览方式，可手动也可自动。浏览速度可根据需要自行调节。
2.在同一界面上能同时打开多个文件，更方便的来比较近几个探伤周期伤损的变化情况，使对比分析更加快捷。
3.上位机中文件属性栏中的仪器号、执机人员、班组、线别等信息，从下位机数据中自动保存。无需分析人员每天输入，节约了大量时间，同时也便于检索。
4.具有A显校对功能，A、B显同台分析更加直观。
5.查找功能，可根据标识、位置等条件更方便、快捷的使界面跳转到用户想要分析的位置。
6.比较实用的管理分析报告：对当屏的图形进行报表分析，添加描述，可自行选择灵敏度或速度分布图，更方便管理。
7.统计报告功能：对该文件整体的分析报告，形成Excel表格，使管理者对该仪器全天的工作情况了解。
8.可根据需要全程回放或选择回放，相对减轻分析人员的工作量。系统会自动检索播放除轨底波以外的图形画面。
9.系统建立了标记库，避免了探伤工在同一位置，同一标记每次都要输入的繁琐。大大减轻了现场操作的工作量。
10.回放过程中，分析人员可利用系统的描述功能对该屏的图形进行分析记录，便于查找与复核。
