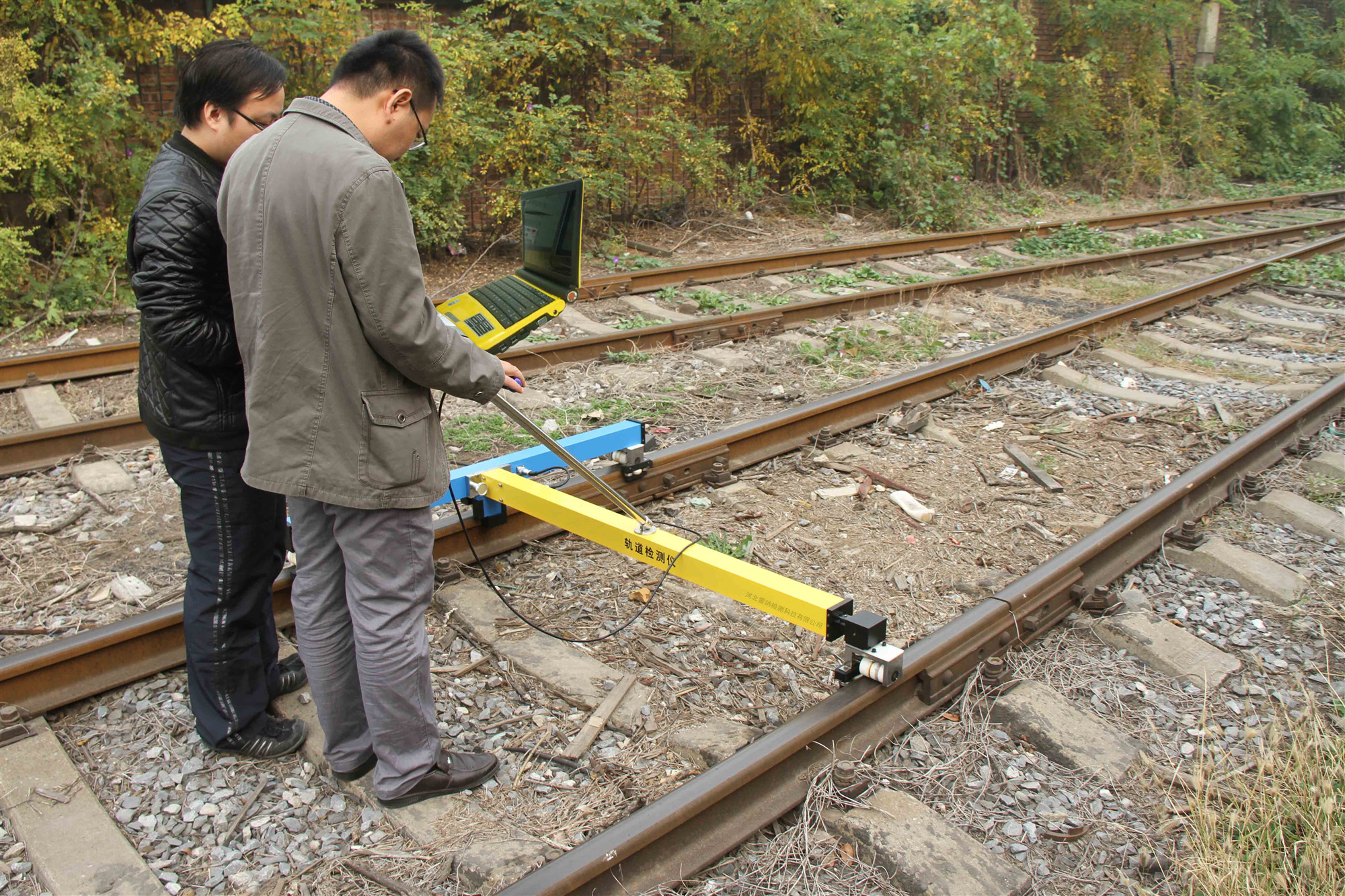

FTGC-6A轨道检查仪

FTGC-6A轨道检查仪主要功能与特点

FTGC-6A轨道检查仪主要用于对轨道静态几何参数、轨距、水平（或超高）、左右轨向及正矢、左右高低及三角坑等几何参数的检测，具有以下特点：

1、自带工业计算机（数据采集仪）用于记录并分析数据，同时将测量的真实结果实时显示出来；所有项目现场超限报警功能可立即让检测者标记处大病害的处所；

2、可人机对话，用于记录线路的特征点、道口、站台、固定螺栓脱落、断轨等标记或病害；

3、可通过专配智能型数据分析处理软件对检测数据进行进一步的分析，为线路的维护提供科学依据；

4、采用“T”型结构，由专用铝合金型材构成，强度高、重量轻；

5、采用辅助传感系统，消除了轨距和水平测量的原理性误差；

6、具有大容量内置存贮器，并可通过U盘实现数据转存；

7、系统一次充电可连续工作16小时以上；

8、适应野外作业，具备防雨功能；

9、具有实时超限报警等功能，超限处所信息无线发送功能，并按照超限划分等级。

检测项目及系统精度指标

使用条件指标

1、操作环境：环境温度-30℃—+55℃、湿度≤80％RH、海拔≤2500m；

2、存储环境：温度 -30℃— +70℃、湿度≤80％RH；

3、推行速度（V）：匀速0.4km/h<V≤8km/h；

4、电源电压：DC 12V；工业计算机（数据采集仪）由自带标准电源供电。

主要性能指标

■ 采样间隔：0.125m  0.25m  0.5m  1m四种可调;

■ 数据存储：存储5000公里线路检测数据；

■ 电池容量：能连续工作9小时；

■ 重    量：≤42kg；

■ 外形尺寸：长×宽×高=1630mm×1360mm×990mm(工作状态)。

■ 标准：设备必须满足国家及行业安全标准。

仪器配置与装箱清单

1、轨道静态检查仪是用于检测轨道静态几何参数的小型推车。主要由检测机械装置、数据采集分析系统及智能型数据分析处理软件组成；

2、电池容量：电池充满电后可连续工作16小时以上。

3、测量水平、高低、方向（正矢），精度高、稳定性强、并且采用箱式结构集成主要元器件，可与主机分离，方便维修及保管。

4、软件及数据存储配置：每台配数据采集处理系统1套，所有软件必须为简体中文版，且适用于WINXP和WIN7／8三种操作系统。

5、内存：存储100公里以上线路检测数据

6、工作条件：正常工作温度－30℃到５５℃

7、操作简单，使用方便，安全。

装箱清单：

主机（小推车）1台、数据采集仪（工业电脑）1台、数据线3根、充电器1个、软件包（光盘）1份、仪器箱1个、随机工具1套、说明书1份、保修卡1份、合格证1份、装箱单1份。

质量保证与技术服务

仪器的质量保证期限为12个月；质量保证期自设备安装调试验收合格、用户签字确认之日算起。

在仪器组装、调试、试运转以及整机质量保证期内，我公司派遣可以完全胜任的技术人员到用户现场从事技术服务工作；在正确安装维修、故障排除、操作使用等方面为用户提供技术上的帮助和支持，保证仪器顺利投入使用。与此同时，在用户现场为用户提供必要的技术培训。

其他说明

1、易损件：无。

2、仪器总成部件装有铭牌，铭牌标有该总成件的主要技术规格参数。

3、随每台仪器提供下表所列中文技术资料，随仪器一并交付用户。
