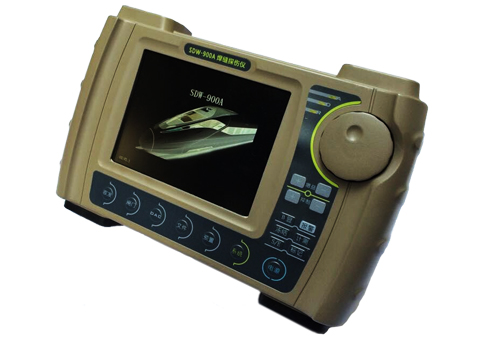

SDW-900数字焊缝探伤仪简介
SDW-900数字钢轨探伤仪根据钢轨焊缝探伤的特点，设计四个独立的超声波探伤通道，探伤工作时通道自动切换，创新使用一发双收、弧形探头的探伤方法，利用灵活的K型扫查架，有效地提高了探伤效率和探伤质量。全程存储探伤作业的A显波形和B显图形，实现探伤过程的监控和探伤数据事后分析、检索，自动生成的伤损数据可以直接导入铁路工务管理信息系统（PWMIS）。该仪器获得成都铁路局2011年度科学技术进步奖一等奖。
SDW-900数字焊缝探伤仪的特点
1、创造一个发射、双向接收回波的工作模式，同时进行穿透探伤和反射探伤；提高钢轨焊缝探伤检测效率；

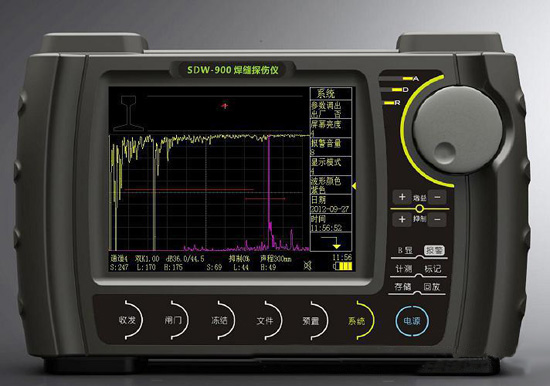

2、A显波形与B显图像同屏显示，相互对照印证，便于识别焊缝的伤损；
3、四个独立的超声波探伤通道，探伤时自动切换到工作通道，减少人工操作；
4、弧面探头用于轨底三角区探伤，大大提高轨底三角区的探伤效率；
5、具有四个独立的收发通道，不用反复拔插探头，方便现场检测。每个通道都有自己独立的一套参数，减少了通道切换后参数重复设置。
6、灵活的回波声程、水平、深度等三个参数的计算，不需要人工做数学计算就能快速准确的得到任何位置的回波数据。
7、灵活的扫查架，符合TB/T2685.21-2007标准，提高了钢轨焊缝探伤的检测效率和质量。
8、仪器可以保存多达9套用户参数，方便不同人员使用各自的参数探伤。
9、高亮度显示和低功耗设计，便于野外作业，内部高容量锂电池采用日本进口电芯，一次充电仪器能工作10小时以上；
SDW-900数字焊缝探伤仪技术性能
■ 探测范围：通道1～3: 100～300mm。
■ 通道4：横波 — 50～3000mm，钢纵波 — 50～5000mm。
■ 阻尼：通道1～3：固定阻尼；通道4：阻尼小300欧，阻尼大75欧。
■ 探头零点：0～1000us。
■ 工作频率：1M～5MHz
■ 探伤灵敏度余量：≥58dB
■ 增益调节：0～110，步进0.5dB
■ 动态范围：≥26dB
■ 抑制：0%～80%。
■ 重复频率：400Hz
■ 水平线性误差： ≤0.5%
■ 垂直线性误差： ≤3%
■ 阻塞范围：≤6mm
■ 监视闸门：2个独立的测量闸门，可以分别设置为出波报警或失波报警。
■ 电源：11.1V、8.8AH，可连续工作10小时。
■ 功耗：8W
■ 相对湿度：20%～90%RH
■ 环境温度：-30～50℃
■ 重量： 2.6 kg (含电池)
■ 尺寸：288x190x90mm (宽x高x厚)
