HT-9D焊缝探伤仪介绍
HT-9D焊缝探伤仪是钢轨焊缝超声波探伤检测的专用仪器，执行TB／T 2658[1].21-2007《钢轨焊缝作业标准》。适于探测43kg/m～75kg/m钢轨。仪器采用集成串列式探头阵列探测技术，实现了多种探伤方法集成，能够快速对钢轨焊缝及热影响区进行全断面检测；A 型波形和B 型图像同屏显示，A、B型图像互补，提高了缺陷检出率；采用GPS定位技术，探伤记录数据可与地理信息匹配；全程自动记录探伤数据和作业流程；配套电脑回放软件，具有回放、分析和统计功能。

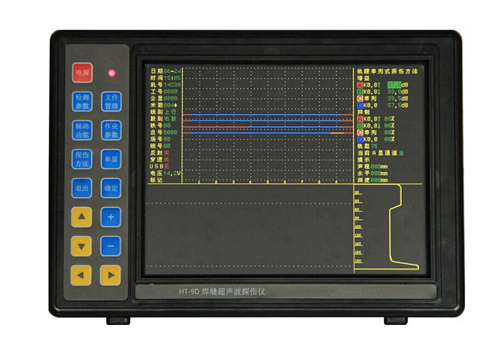

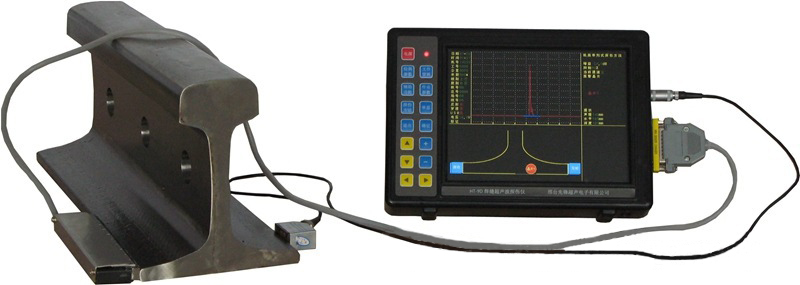

HT-9D焊缝探伤仪展示
HT-9D焊缝探伤仪特点
1、四通道同时工作，探伤仪具备7种探伤方法。
2、A显波形和B显图像同时同屏分区显示，A、B显图像互补，提高了缺陷检出率。
3、集成串列式探头，采有4发12收高速交叉驱动方式，重复探测频率每秒180次，探头在轨面快速推行，实现了钢轨焊缝轨腰部位及其热影响区的垂直、倾斜、水平和平面状、体积状等缺陷的综合检测。
4、大屏幕、高亮度工业级彩色液晶显示屏，性能可靠，具有256种颜色显示，界面友好，便于观察。
5、具有GPS定位功能，可以实现探伤数据与地理信息匹配。
6、具有DAC曲线功能。
7、全程自动记录探伤数据和作业流程。
8、整机可在-20～50℃环境温度范围正常工作。
9、配套有电脑回放软件，可对数据进行回放、分析和统计。
10、6600mA/h、16V锂电池组供电，可供仪器在正常状态下连续使用10小时。
HT-9D焊缝探伤仪主要参数
■ 通道数：发射通道4个，接收通道15个；
■ 衰减总量：≥110dB，步进0.5dB；
■ 衰减器衰减量误差：在工作频段内，每12 dB误差不超过±l dB ；
■ 放大器带宽：不小于1MHz～8MHz；
■ 探测灵敏度余量：
A通道（轨头K2.5通道）：≥65dB；
B通道（轨底角K2.5通道）：≥65dB；
C通道（自定义Kx通道）：≥55dB；
D通道（串列式探测）：≥40dB；
■ 动态范围：≥26dB；
■ 分辨力：≥26dB (2.5 MHz纵波)；
■ 水平线性误差：≤2％；
■ 垂直线性度误差：≤4％；
■ 阻塞范围：≤10mm；
■ 电噪声电平：≤10%；
■ 采样频率：≥100MHz；
■ 发射脉冲幅度：≥250VP-P；
■ 发射脉冲重复频率：单通道模式：400 Hz±10%；串列式通道模式：180 Hz ±10%；
■ 探测范围：
A通道（轨头K2.5通道）：250±2mm；
B通道（轨底角K2.5通道）：100±2mm；c)
C通道（自定义Kx通道）：250±2mm（K0单收发）；
D通道（串列式探测）：300±2mm（K0.8双收发）；
■ 报警阈值：反射式报警阈值：回波高于垂直满幅度的50％报警；
■ 穿透式报警阈值：回波低于垂直满幅度的30％报警；
■ 工作电流：≤400mA。(16V/亮度30%)；
■ 电压适应性：工作电压范围：13～18V；
■ 发射通道：4个；
■ 发射脉冲幅度：≥250VP-P；（方波）
■ 衰减量：0～80dB 衰减步进：0.5dB；
■ 衰减误差：每12dB工作误差不大于±1dB；
■ 水平线性误差：≤2％；
■ 垂直线性度误差：≤5％；
■ 动态范围：≥30dB；
■ 电噪声电平：≤10％；
■ 发射脉冲重复频率：180Hz（串列式探头）、400Hz（手动单探头）；
■ 探伤方法：5种；
■ 串列1探头探测轨墙；
■ 串列2已发10收，用于对轨头、轨底进行K型扫查；
■ K2.5-100探头探测轨底脚；
■ K2.5-250探头探测轨头；
■ KX通用通道补充探测；
■ 探测范围（按探头Ｋ值声程标定）；
■ K0.8通道（ABC通道）：声程300mm；
■ K0通道（D通道）：声程250mm；
■ K2.5通道（EFG通道）： 声程250mm、100mm、50～500mm可调；
■ HT-9D扫查架轨底串列式探伤；
